我们都是知道的变压器油火线,零线和地线三种线,都是埋入地下的,对于变压器这些线格局有着自己的功能和作用的,变压器的这三种线虽然说是一起埋入了地下,但是对于这样的零线和地线是不能进行相通的,一旦连通的话后果是不堪设想。这是为什么呢?接下来我们给大家进行具体分析一下变压器这两种线不能相通的原因:

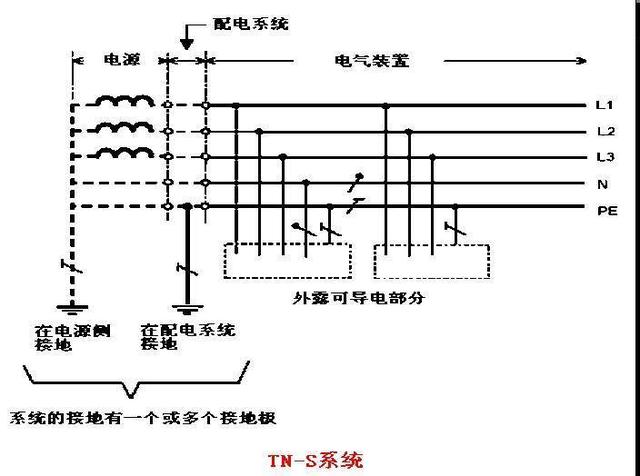

1.TN-S系统聪变压器中性点以后就是以五根线供电,五根线分别是三根火线L1L2L3,一根工作零线即通常所说的零线N,一根保护零线即通常所说的地线PE;
2.零线N在回路中参与工作,主要是参与单相照明负载电路的工作;地线PE不参与工作,地线PE是与接地体以及用电设备的金属外壳连接,当电路中发生漏电电流时可以通过地线导入大地,从而避免漏电电流流经人体对人体造成伤害;
3.全程零线N和地线PE都是分开的,其中零线N可以接入空气开关或者是漏电保护器,而地线PE全程严禁断开也不允许接入空气开关或者是漏电保护器;
4.零线全程也不允许做重复接地,而地线可以做重复接地;
所以,通过上面对变压器的TN-S系统的介绍我们就可以知道,在居民供电的变压器TN-S系统中零线和地线是不允许相通的。
