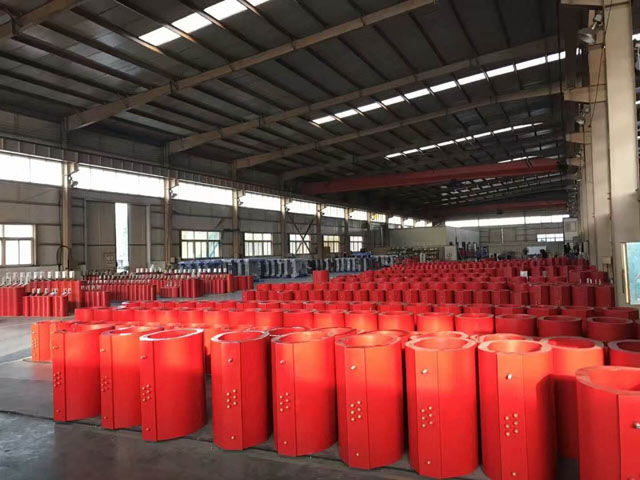

干式变压器是一个统一的结构,每一个结构发挥的功能和作用也是不一样的,对于常见的干式变压器的各种的结构要不断地进行去了解,特别是对于干式变压器的安装要仔细,因为干式变压器的安装是关系到干式变压器的使用和安全的特性的不断地提高的。对于干式变压器安装要注意各个细节,干式变压器的安装的过程中施工是怎么记录的呢?一起来进行看一下吧:
设备点检查
设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行,并做好记录。
按照设备清单,施工图纸及设备技术文件核对干式变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全,有无丢失及损坏。
干式变压器本体外观检查无损伤及变形,油漆完好无损伤。
绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。
干式变压器二次搬运
干式变压器二次搬运应由起重工作业,电工配合。最好采用汽车吊吊装,也可采用吊链吊装。
干式变压器搬运时,应注意保护瓷瓶,最好用不箱或纸箱将高低压瓷瓶罩住,使其不受损伤。
干式变压器搬运过程中,不应有冲击或严重震动情况,利用机械牵引时,牵引的着力点应在干式变压器重心以下,以防倾斜,运输倾斜角不得超过15度,防止内部结构变形。
大型干式变压器在搬运或装卸前,应核对高低压侧方向,以免安装时调换方向发生困难。
干式变压器稳装
干式变压器就位可用汽车吊直接甩进干式变压器室内,或用道木搭设临时轨道,用三步搭、吊链吊至临时轨道上,然后用吊链拉入室内合适位置。
干式变压器就位时,应注意其方位和距墙尺寸与图纸相符,允许误差为±25mm,图纸无标注时,纵向按轨道就位,横向距墙不得小于800mm,距门不得小于1000mm。
附件安装
干式变压器的交接试验
干式变压器交接试验的内容:
测量线圈连同套管一起的直流电阻;
检查所有分接头的干式变压器的变压比;
检查三相干式变压器的接线组别和单项干式变压器引出线的极性;
测量线圈同套管一起的绝缘电阻;
线圈连同套管一起做交流耐压试验。
干式变压器送电前检查
干式变压器送电试运行前做全面检查,确认符合试运行条件时方可投入运行。
干式变压器试运行前,必须由质量监督部门检查合格。
干式变压器试运行前的检查内容;
3.1 各种交接试验单据齐全,数据符合要求。
3.2 干式变压器应清理、擦拭干净,顶盖上无遗留杂物,本体及附件无缺损。
3.3 干式变压器一、二次引线相位正确,绝缘良好。
3.4 接地线良好。
3.5 通风设施安装完毕,工作正常。
3.6 标志牌挂好,门装锁。
干式变压器常见的安装的过程中的注意的一些施工的注意的细节供大家进行参考,对于干式变压器的安装要格外的注意,这样的话干式变压器才会更加安全,效率才有可能会提高!
