干式变压器技术规格书
一、设备概述

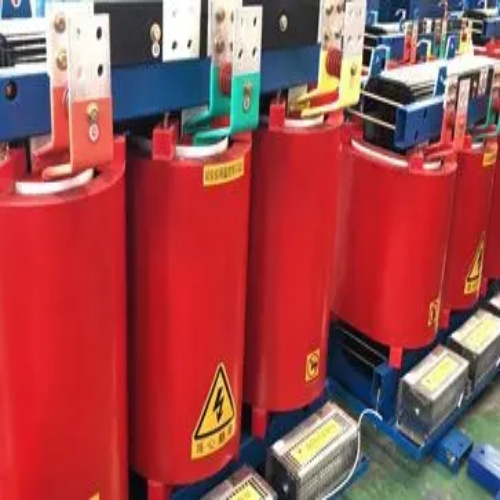

干式变压器是一种采用空气绝缘的变压器,其铁心和线圈被封闭在一个不充油的容器中。它通常采用SCB或SGB等系列干式变压器,适用于交流50Hz或60Hz、电压在3kV至35kV之间的电力系统。
二、技术规格
型号:SCB10-630
额定容量:630kVA
额定电压:6kV/3kV
额定电流:90.7A/144A
相数:三相
额定频率:50Hz/60Hz
额定绝缘等级:F级
冷却方式:AN/AF(自然空气冷却/强迫空气冷却)
运行环境温度:-25℃至+40℃
安装场所:户内
海拔高度:不超过1000米
运行环境湿度:日平均相对湿度不大于95%,月平均相对湿度不大于90%
地震烈度:不超过8度
系统标称电压:10kV
电源系统接地形式:不接地
保护等级:IP20
噪声水平:≤55dB(A)
三、设备性能要求
干式变压器应满足国家相关标准和规范,如GB/T10228-2008《干式电力变压器技术参数和要求》等。
干式变压器应具有良好的电气性能和机械性能,能够承受正常的负载和短路等异常情况。
干式变压器应具有较高的效率,在正常运行情况下,其负载率应不低于75%。
干式变压器应具有良好的散热性能,确保在正常运行情况下,其线圈和铁心的温度不超过规定的限值。
干式变压器应具有良好的抗短路能力,能够承受外部的短路冲击。
干式变压器应具有较低的噪声水平,确保对周围环境的影响最小。
干式变压器应具有较高的防护等级,能够适应不同的运行环境。
干式变压器应具有良好的可靠性和稳定性,能够长期稳定运行。
干式变压器应具有良好的可维护性,方便进行日常维护和检修。
干式变压器应具有良好的环保性能,能够满足国家相关环保标准。
四、设备制造要求
干式变压器的铁心和线圈应采用高品质的材料和先进的工艺制造,确保其具有良好的电气性能和机械性能。
干式变压器的散热系统应采用高效、可靠的散热元件和合理的散热结构,确保其具有良好的散热性能。
干式变压器的外壳应采用耐腐蚀、耐热、耐压的材料制造,确保其具有良好的防护等级和稳定性能。
干式变压器的内部结构应合理、紧凑,方便进行日常维护和检修。
干式变压器的安装和使用应符合相关标准和规范的要求,确保其具有良好的可靠性和稳定性。
