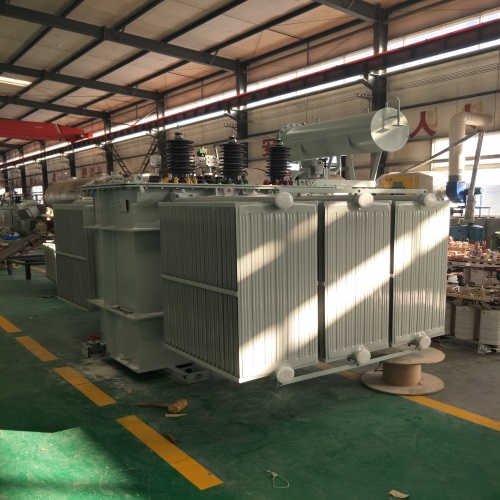

油浸式变压器,它可以在户里外应用,是最常见的配电设备部件,气体保护是变压器内部结构故障关键维护,对变压器堵转、固层短路故障、铁心无效、内套管无效、内绕阻破裂、绝缘层劣变、油量降低等状况十分比较敏感。今天就给大家普及一下油浸式变压器均由什么构成部分。
铁心:铁心是变压器基本上的重要组成部分之一,是变压器的等效电路一部分,变压器的一、二次绕组都是在铁心上,为发展等效电路吸磁指数和降低铁心内涡流损耗,铁心一般用0.35mm,表层绝缘层的铁氧体磁芯做成。铁心分成铁心柱和铁轭两个部分,铁心柱上套服绕阻,铁轭将铁心相互连接,其的作用是使等效电路关闭。
绕阻(电磁线圈):绕阻都是变压器的最基本的组件之一。这是变压器的线路一部分,一般用钢纸包裹铜心线也许铝线电缆缠成。收到高压线路的线圈为高压绕组,收到低电压电网的绕阻为低压绕组。绕阻作用是电流量的载体,产生磁通量和感应电流。
配件:电力工程变压器的附近有机油箱、油枕、分接开关、安全性气管、绝缘管等。其的作用是确保变压器的安全牢固运行。
油浸式变压器主体工程由器身、机油箱、冷冻设备、维护设备及小组出线机器设备构成,器身包括铁心、绕阻(转圈)、绝缘层、导线和分接开关;机油箱包括机油箱本身和机油箱配件;冷冻设备包括热管散热器和冷却塔;维护机器设备包括储油柜、油位表、安全性气管、吸湿器、测温元件和气体继电器;小组出线机器设备包括高、低电压防水套管。
