油浸式变压器 您当前的位置:变压器厂 > 产品中心 > 油浸式变压器

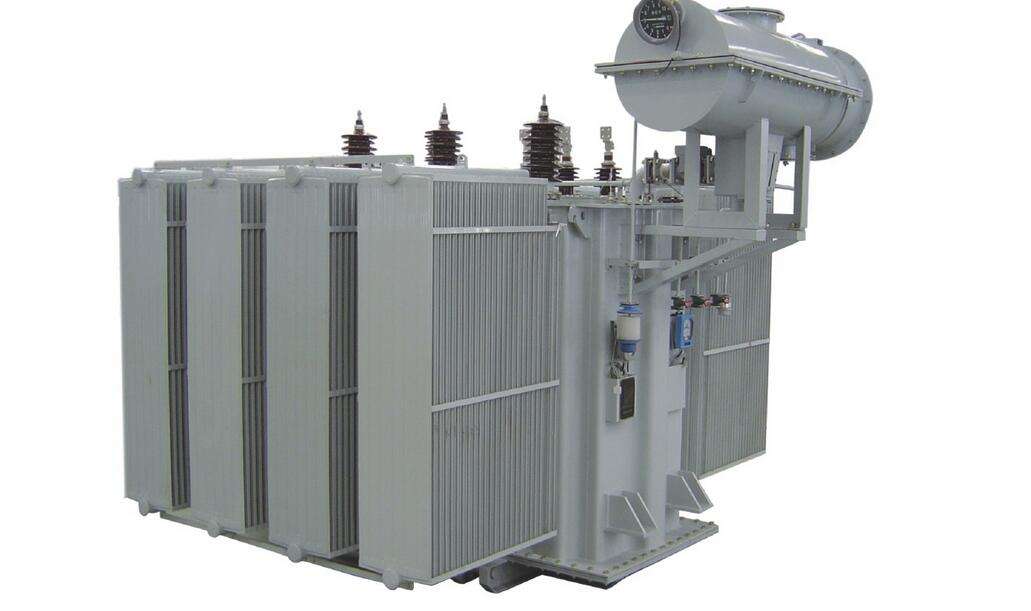

油浸式变压器

油浸式变压器

  结构组成   油浸式变压器的核心部份是由闭合铁芯和套在铁芯柱上的绕组组成。此外,还有油箱、储油柜、套管、呼吸器、防爆管、散热器、分接开关、瓦斯继电器、温度计、净油器等。   使用条件   油浸式变压器正常使用条件:   1.海拔不超过1000m户内或户外   2.最高环境气温+40℃最高日平均温度+30℃   3.最高年平均温度+20℃最低气温-25℃   4.根据...

咨询热线:
0516-83057225
18251609100

产品详情

  结构组成

  油浸式变压器的核心部份是由闭合铁芯和套在铁芯柱上的绕组组成。此外,还有油箱、储油柜、套管、呼吸器、防爆管、散热器、分接开关、瓦斯继电器、温度计、净油器等。

油浸式变压器

  使用条件

  油浸式变压器正常使用条件:

  1.海拔不超过1000m户内或户外

  2.最高环境气温+40℃最高日平均温度+30℃

  3.最高年平均温度+20℃最低气温-25℃

  4.根据用户要求可提供在特殊使用条件下运行的变压器。

  性能特点

  a、油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。

  b、铁心和绕组各自采用了紧固措施,器身高、低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。

  c、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。

  d、油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。

  e、由于波纹片取代了储油柜,使变压器油与外界隔离,这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。

  f、根据以上五点性能,保证了油浸式变压器在正常运行内不需要换油,大大降低了变压器的维护成本,同时延长了变压器的使用寿命。

  渗漏油原因

  我国电力变压器多为油浸式变压器,多年来变压器渗漏油现象时有发生,严重的渗漏不但降低了变压器的使用寿命,影响系统的安全、稳定运行,也对社会和用户的经济效益造成严重影响。

  1、橡胶密封件失效和焊缝开裂

  变压器的焊点多、焊缝长,而油浸式变压器是以钢板焊接壳体为基础的多种焊接和连接的集合体。

  一台31500kVA变压器的总焊点达70余处,焊缝总长近20m左右,因此渗漏途径可能较多。直接渗漏的原因是橡胶密封件失效和焊缝开裂、气孔、夹渣等。

  2、密封胶件老化、龟裂、变形

  变压器渗漏多发生在连接处,而95 %以上主要是由密封胶件引起的。密封胶件质量的好坏主要取决于它的耐油性能,耐油性能较差的,老化速度就较快,特别是在高温下,其老化速度就更快,极易引起密封件老化、龟裂,变质、变形,以至失效,造成变压器渗漏油。

  3、变压器的制造质量

  变压器在制造过程,油箱焊点多、焊缝长、焊接难、焊接材料、焊接(焊接工艺装备的分类特点)规范、工艺、技术等都会影响焊接质量,造成气孔、砂眼、虚焊、脱焊现象从而使变压器渗漏油。

  4、板式蝶阀质量欠佳

  变压器另外一个经常发生渗漏的部位在板式蝶阀处,较早前生产的变压器,使用的普通板式蝶阀连接面比较粗糙、单薄,单层密封,属淘汰产品,极易引起变压器渗漏油。

  5、安装方法不当

  法兰连接处不平,安装时密封垫四周不能均匀受力;人为造成密封垫四周螺栓非均匀受力;法兰接头变形错位,使密封垫一侧受力偏大,一侧受力偏小,受力偏小的一侧密封垫因压缩量不足就容易引起渗漏。此现象多发生在瓦斯继电器连接处及散热器与本体连接处;还有一点就是密封垫安装时,其压缩量不足或过大,压缩量不足时,变压器运行温度升高油变稀,造成变压器渗油,压缩量偏大,密封垫变形严重,老化加速使用寿命缩短。

  6、托运不当

  托运及施工运输过程中零部件发生碰撞以及不正确吊装运输,造成部件撞伤变形、焊口开焊、出现裂纹等,引起渗漏。
