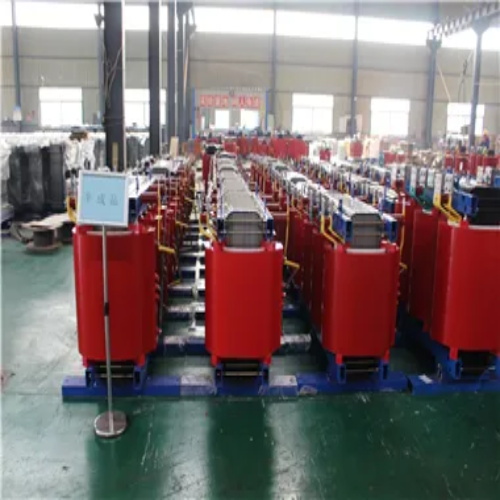

SCB14干式变压器通过优化绕组结构、改进散热设计、智能温控系统及合理安装环境等多维度措施实现高效散热，确保设备在额定负载下温升稳定，满足长期安全运行需求。以下是具体散热机制及优化措施：
一、绕组结构优化：降低热阻，提升导热效率
铜箔/铝箔层压绕组
SCB14干式变压器采用铜箔或铝箔作为导体材料，通过层压工艺将导体与绝缘层紧密结合。这种设计：
减少接触热阻：导体与绝缘层间无空气间隙，热传导效率提升30%以上;
均匀电流分布：箔式绕组厚度均匀，电流密度分布更均衡，避免局部过热。
低损耗硅钢片铁芯
铁芯采用高导磁率、低损耗的硅钢片(如30ZH120)，并涂覆绝缘漆以减少涡流损耗。其磁通密度优化至1.6-1.7T，在降低铁损的同时减少铁芯发热。
二、散热设计创新：多通道对流与强制冷却
自然风冷(AN)设计
散热气道布局：变压器外壳设计纵向散热气道，气道间距根据容量优化(如630kVA型号气道间距为50mm)，形成自然对流通道;
表面波纹处理：绕组表面采用波纹结构，增加散热面积(较平面绕组提升20%-30%)，配合空气流动加速热量散发。
强制风冷(AF)系统
智能温控风机：配备温度传感器和变频风机，当绕组温度超过设定阈值(如100℃)时自动启动，风量随温度升高而增大;
风道优化：风机安装于变压器底部或侧面，形成定向气流，确保冷空气均匀覆盖绕组和铁芯，散热效率较自然风冷提升50%以上。
三、智能温控系统：精准监测与保护
多点温度监测
在绕组热点、铁芯表面等关键部位布置PT100温度传感器，实时监测温度变化;
温度数据通过RS485接口传输至监控系统，支持远程访问和数据分析。
超温保护机制
一级报警：当绕组温度达110℃时，触发声光报警并记录事件;
二级跳闸：温度升至130℃时，自动切断电源，防止设备损坏;
风机联动：温度超过90℃时，强制风冷系统全速运行，确保温升可控。
四、安装环境优化：减少热岛效应
通风空间要求
变压器四周需预留至少800mm的通风空间，避免热量积聚;
安装于独立配电室时，室内需设置机械排风系统，换气次数不低于6次/小时。
环境温度控制
推荐安装环境温度≤40℃，若环境温度较高，需降容使用(如环境温度45℃时，容量需降低5%);
避免阳光直射或靠近热源(如锅炉、蒸汽管道)，减少外部热负荷。
五、维护与保养：延长散热性能寿命
定期清洁
每季度用压缩空气清理散热气道和绕组表面灰尘，防止堵塞影响散热;
清洁时需断开电源，避免触电风险。
风机维护
每半年检查风机轴承润滑情况，必要时添加润滑脂;
每年测试风机启停功能，确保超温保护可靠动作。
六、散热性能实例验证
以某数据中心项目为例，采用SCB14-1600kVA干式变压器：
负载率：80%(1280kVA);
环境温度：35℃;
散热方式：强制风冷;
实测数据：绕组最高温度105℃，温升60K(符合F级绝缘要求)，散热效率满足设计预期。
