油浸式变压器是一种将变压器主体浸没在绝缘油中的电力设备，其外观设计需兼顾散热、密封、安全及环境适应性。以下是其外观的主要特征及细节说明：
1. 整体结构
箱体(油箱)：
形状：通常为长方体或圆柱形，采用钢板焊接而成，表面经过防腐处理(如喷漆或镀锌)。
颜色：多为深灰色或黑色，部分厂家会采用环保型涂层以适应不同环境。
功能：作为变压器的外壳，内部充满绝缘油，既起到绝缘作用，又通过油的自然对流或强制循环散热。
散热器(散热片)：
位置：安装在油箱两侧或顶部，呈片状或管状排列。
材质：钢制或铝制，表面有波纹结构以增大散热面积。
作用：通过油与空气的热交换，将变压器运行产生的热量散发到环境中。
2. 关键部件外观
高压套管：
位置：位于油箱顶部，连接高压绕组与外部线路。
外观：瓷质或复合绝缘材料制成，呈圆柱形，表面光滑，顶部有接线端子。
颜色：白色或浅灰色，部分套管带有防污闪涂层(如硅橡胶伞裙)。
低压套管：
位置：与高压套管相邻，连接低压绕组。
外观：尺寸较小，结构与高压套管类似，但电压等级较低。
分接开关：
位置：油箱顶部或侧面，用于调节变压器输出电压。
外观：金属外壳，带有操作手柄或电动机构，表面有电压档位标识。
油枕(储油柜)：
位置：油箱顶部，通过管道与油箱相连。
外观：圆柱形或椭圆形，内部有气囊或隔膜以隔离空气，防止油氧化。
功能：补偿油温变化引起的体积膨胀，保持油箱内油压稳定。
呼吸器：
位置：油枕侧面，连接空气管道。
外观：透明玻璃容器，内部装有硅胶干燥剂，用于吸收进入油枕的空气中的水分。
3. 安全与标识
压力释放阀：
位置：油箱顶部或侧面，用于在内部压力过高时释放气体，防止爆炸。
外观：金属阀门，带有红色标识或压力刻度。
温度计：
位置：油箱侧面或散热器附近，用于监测油温。
外观：指针式或数字式显示，部分型号带有报警触点。
铭牌：
位置：油箱正面或侧面，固定在显眼位置。
内容：包含变压器型号、额定容量、电压等级、制造日期、生产厂家等信息。
4. 辅助设备
气体继电器(瓦斯继电器)：
位置：油枕与油箱之间的管道上。
外观：金属外壳，带有观察窗和试验按钮，用于检测内部故障产生的气体。
接地螺栓：
位置：油箱底部或侧面，用于连接接地线。
外观：金属螺栓，表面有防锈处理。
5. 环境适应性设计
防腐蚀处理：油箱表面喷涂防锈漆，散热器采用镀锌或铝制材料。
防雨设计：顶部安装防雨罩，防止雨水进入套管或油枕。
防尘设计：散热器表面有防尘网，减少灰尘堆积影响散热效率。

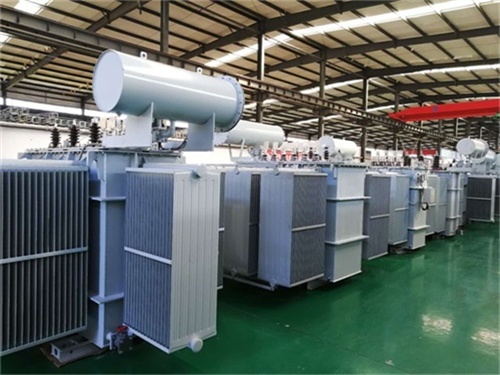

典型外观示例
小型油浸式变压器：尺寸紧凑，散热器为片状，适合室内安装。
大型油浸式变压器：油箱体积大，散热器为管状或强迫油循环风冷(OFAF)结构，常用于变电站户外安装。
油浸式变压器的外观设计需综合考虑电气性能、散热效率、安全性和环境适应性，其外观特征直接反映了其功能需求和技术水平。
