　　S20油浸式变压器排气阀漏油问题解析与根治方案

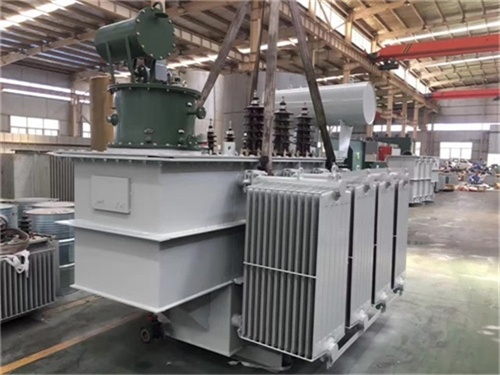

　　一、漏油核心危害

　　排气阀作为S20变压器油气平衡的关键部件(通常安装于油箱顶盖或储油柜顶部)，漏油将引发多重风险：

　　绝缘失效风险：油量减少导致绕组暴露，绝缘油介损因数上升(≥0.015)，可能触发绕组击穿;

　　保护误动隐患：油位下降至瓦斯继电器动作阈值(通常低于标准油位 150mm)，引发非故障性跳闸;

　　环境污染问题：泄漏的 25#/45# 变压器油含多环芳烃，渗入土壤后修复成本高达 200 元 /㎡;

　　设备老化加速：水分通过漏点侵入，使绝缘纸聚合度从 1000 降至 500 以下，寿命缩短 60%。

　　二、漏油成因深度解析

　　(一)核心成因分类表

　　(二)S20专属风险点

　　S20系列采用压力释放型排气阀(额定开启压力 0.02MPa)，存在两处特有隐患：

　　阀盖与阀体间采用螺纹密封，长期振动导致螺纹松动(尤其 10kV 级容量>500kVA 机型);

　　内置隔膜式密封结构，隔膜老化(氟橡胶使用>8 年)易出现针孔渗漏。

　　三、四步排查流程(附工具与标准)

　　(一)第一步：外观与基础检测(带电可操作)

　　漏油定位：用红外测温仪(精度 ±2℃)检测排气阀本体温度，若密封处温度异常(高于环境 10℃)，判定为渗漏点;

　　油位核查：对比储油柜油位计与油温曲线，若实际油位高于对应温度的标准油位(如 40℃时高于上限 30mm)，属油位过高导致渗漏;

　　螺栓检查：用扭矩扳手(精度 ±5%)检测法兰螺栓扭矩，S20 标准值为 M12 螺栓 18N・m、M16 螺栓 35N・m，偏差超 ±15% 需复紧。

　　(二)第二步：密封系统拆解检测(需停电)

　　泄压操作：打开储油柜放气阀，待压力降至 0MPa 后，拆除排气阀接线与固定螺栓;

　　密封件检查：

　　密封圈：采用邵氏硬度计测量，丁腈橡胶应≥70HA、氟硅橡胶应≥75HA，低于标准或出现龟裂需更换;

　　密封面：用平面度检测仪测量，法兰面平面度偏差应≤0.1mm/m，超标需用细砂纸(800 目)打磨;

　　阀体探伤：对阀座、排气嘴进行渗透检测(PT)，若发现砂眼、裂纹，判定为阀体缺陷。

　　(三)第三步：功能测试验证

　　压力密封性试验：将排气阀接入试验台，施加 0.03MPa 压力，保持 30min，压力降应≤0.001MPa;

　　动作灵活性测试：手动按压阀芯，开启与关闭行程应顺畅(阻力≤5N)，无卡滞现象。

　　(四)第四步：系统溯源分析

　　若多台 S20同时出现漏油，核查批次制造日期(2020 年前部分批次存在阀体铸造缺陷);

　　若单台近期检修后漏油，追溯密封件更换记录，确认是否使用非原厂氟硅橡胶件(原厂件编号通常以 “S20-VS” 开头)。

　　四、针对性处理措施

　　(一)应急处理(漏油速率<5 滴 / 分钟)

　　用无水乙醇清洁密封面后，涂抹耐油堵漏胶(推荐乐泰 596，耐温 - 55℃~150℃)，胶层厚度 0.5~1mm，固化 24h 后方可运行;

　　临时降低油位：通过储油柜放油阀放油，使油位降至对应油温的标准下限(如 25℃时降至 1/2 刻度)。

　　(二)根治处理方案

故障类型	处理步骤	质量控制点
密封件老化	1. 更换氟硅橡胶密封圈（推荐 NFS-9360 型号，脆性断裂点≤-65℃）；2. 密封圈涂覆硅脂（型号道康宁 DC111）；3. 按对角顺序紧固螺栓	压缩量控制在 20%~30%，扭矩偏差≤5%
安装工艺缺陷	1. 用锉刀修复法兰面划痕（深度＜0.2mm）；2. 更换受损螺栓（采用 8.8 级高强度螺栓）；3. 采用力矩扳手分 3 次紧固	密封面粗糙度 Ra≤1.6μm
阀体结构损坏	1. 更换原厂排气阀（型号匹配 S20-XX-01，XX 为容量等级）；2. 安装时加装金属垫片（厚度 1.5mm，材质 304 不锈钢）	阀体与油箱法兰同心度偏差≤0.2mm
油位 / 压力异常	1. 排查冷却系统，确保散热器无堵塞（进出油温差应≥5℃）；2. 更换储油柜胶囊（若胶囊破损导致油位虚高）	运行时油箱内压力控制在 0~0.015MPa
