非晶合金干式变压器阻值大小

网站编辑:变压器厂 │ 发表时间:2025-10-14 | 点击:3

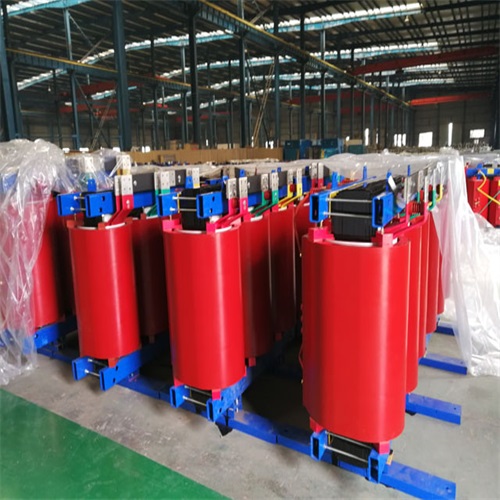

  非晶合金干式变压器的阻值(主要指绕组直流电阻)并非固定值,而是由变压器的额定容量、电压等级、绕组导线规格、匝数等核心参数决定,不同规格产品的阻值差异极大,通常需要结合具体型号通过计算或实测确定。以下从核心概念、影响因素、典型范围及测量意义四方面详细说明:


  一、核心概念:需关注的“阻值”类型

  非晶合金干式变压器的“阻值”主要关注绕组直流电阻(而非铁芯或其他部件的电阻),其定义为:在绕组不通交流电、仅通低压直流电时,电流流经导线产生的电阻,反映绕组导线的导电性能及绕制工艺(如是否存在虚接、断股)。

  二、影响绕组直流电阻的关键因素

  绕组直流电阻的本质是导线自身的电阻,遵循物理公式 \( R = \rho \cdot \frac{L}{S} \)(\( \rho \) 为导线电阻率,\( L \) 为导线长度,\( S \) 为导线截面积),具体影响因素如下:

影响因素 对阻值的影响 说明
额定容量 容量越大,阻值通常越小 大容量变压器需通过 “粗导线、少匝数” 降低铜损,导线截面积 S 增大、长度 L 缩短,导致 R 减小
电压等级 电压越高,阻值通常越大 高压绕组需更多匝数(L 增大),且为减少体积常采用细导线(S 减小),两者共同导致 R 增大
导线规格 截面积越大,阻值越小;电阻率越低,阻值越小 常用导线为铜导线(电阻率 \(\rho \approx 0.0172 \, \Omega \cdot \text{mm}^2/\text{m}\)),部分小容量产品用铝导线(\(\rho \approx 0.0283 \, \Omega \cdot \text{mm}^2/\text{m}\)),铝导线阻值更高
绕组匝数 匝数越多,阻值越大 匝数直接决定导线长度 L,匝数增加则 L 成比例增长,R 随之增大
环境温度 温度越高,阻值越大 金属电阻率随温度升高而增大,因此测量阻值时需换算至 “标准温度”(通常为 20℃或 75℃)进行对比

  三、典型产品的绕组直流电阻范围

  由于参数差异极大,无法给出统一数值,但可通过不同容量/电压等级的典型案例理解其范围(均为换算至20℃的参考值,具体以厂家手册为准):

变压器规格(容量 / 电压等级) 高压绕组直流电阻范围 低压绕组直流电阻范围 说明
50kVA / 10kV/0.4kV 约 50~100 Ω 约 0.01~0.03 Ω 小容量、高压绕组匝数多,阻值大;低压匝数少、导线粗,阻值极小
200kVA / 10kV/0.4kV 约 15~30 Ω 约 0.003~0.008 Ω 容量增大,高压导线加粗、匝数减少,阻值降低;低压导线更粗,阻值进一步减小
1000kVA / 35kV/10kV 约 20~50 Ω(35kV 侧) 约 3~8 Ω(10kV 侧) 高压等级提升(35kV),匝数显著增加,阻值比 10kV 侧更高;中压侧(10kV)匝数少,阻值较低

  四、阻值的实际意义:为何关注它?

  绕组直流电阻是变压器出厂检测、运维的核心指标之一,其数值是否正常直接反映设备状态:

  1. 判断绕组质量:若实测阻值远大于设计值,可能是导线截面积不足、匝数偏多,或绕组存在氧化、油污导致接触电阻增大;若阻值远小于设计值,可能是匝数不足或导线规格超标(影响绝缘和温升)。

  2. 排查故障隐患:运行中若阻值突然变化(如增大),可能是绕组出现虚接、断股(如引线接头松动、绕组局部过热烧蚀),需立即停机检修,避免故障扩大。

  3. 计算铜损:直流电阻是计算变压器负载损耗(铜损)的关键参数(负载损耗与电流平方、电阻成正比),直接影响变压器的能效等级(如GB/T 6451规定的能效限值)。

  五、如何获取具体产品的阻值?

  1. 查阅厂家手册:变压器出厂时,厂家会提供“产品合格证”或“技术说明书”,明确标注各绕组在标准温度下的设计阻值或阻值范围(如“10kV侧直流电阻:22.5 Ω ± 2%(20℃)”)。

  2. 现场实测:使用直流电阻测试仪(精度需满足要求,如0.2级),在变压器停运、冷却至环境温度后,分别测量高、低压绕组的各相电阻(Y接测线电阻,Δ接需拆接测相电阻),并换算至标准温度后与设计值对比。

  综上,非晶合金干式变压器的阻值无固定标准,需结合具体产品参数分析,其核心价值在于反映绕组健康状态和计算能效,实际应用中需以厂家设计值为基准,通过实测验证是否正常。
