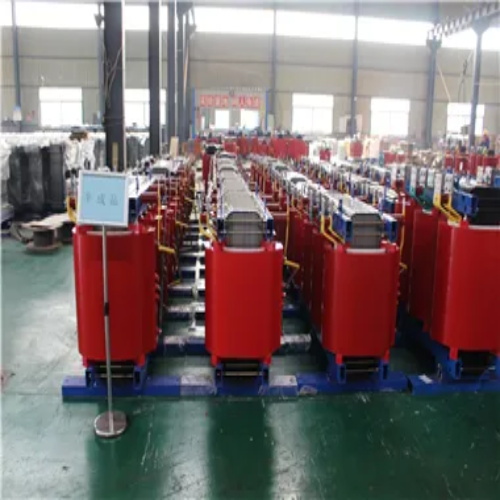

SCB14干式变压器调试规格
一、调试核心依据
国家标准：GB 50150《电气装置安装工程 电气设备交接试验标准》、GB 20052《电力变压器能效限定值及能效等级》、GB/T 10228《干式电力变压器技术参数和要求》
技术文件：SCB14干式变压器出厂说明书、本工程施工设计图纸、厂家提供的调试指导书
行业规范：DL/T 596《电力设备预防性试验规程》、JGJ 16《民用建筑电气设计标准》
二、调试前准备规格
(一)技术准备
审核资料完整性：需具备出厂合格证、型式试验报告、绕组联结图、绝缘电阻测试原始数据等 12 项核心资料，资料缺失或数据异常不得启动调试。
技术交底要求：明确调试负责人、试验员、监护人职责，交底内容涵盖设备参数(额定容量、电压等级、接线组别等)、调试流程及应急处置方案，参与人员签字确认。
(二)设备与环境准备
安装质量核查：
本体固定：基础螺栓扭矩符合设计要求(M16 螺栓≥45N・m)，本体水平度偏差≤1‰。
接线检查：高低压端子连接牢固，相序标识与设计一致，引线绝缘层无破损。
冷却系统：强迫风冷(AF)型风机安装间距均匀(±10mm)，接线极性正确，叶轮转动无卡滞。
环境条件控制：
环境温度：0℃-40℃(避免低温下绝缘测试偏差)，相对湿度≤85%，无凝露。
安全防护：调试区域设置警示围栏，距离设备≥1.5m，配备 2 具 4kg 干粉灭火器。
(三)仪器与人员资质
仪器校验要求：
仪器名称
精度等级
校验有效期
适用项目
2500V 绝缘摇表
1 级
≤12 个月
绝缘电阻测试
双臂电桥
0.05 级
≤12 个月
直流电阻测试
变比测试仪
0.1 级
≤12 个月
变比及接线组别测试
局部放电检测仪
0.1pC
≤12 个月
局部放电测试
红外测温仪
±2℃
≤12 个月
温升及接头温度监测
人员资质：调试人员需持 “电工进网作业许可证” 或 “特种作业操作证”，至少 1 人具备 5 年以上变压器调试经验。
三、核心调试项目及规格标准
(一)交接试验项目(安装后必做)
绝缘电阻测试
测试部位：高压绕组对地、低压绕组对地、高低压绕组间。
测试条件：温度 20℃时，采用 2500V 摇表(高压侧)、500V 摇表(低压侧)，持续加压 1min 读数。
合格标准：10kV 级变压器高压侧≥300MΩ，低压侧≥100MΩ;各相绝缘电阻偏差≤20%。
直流电阻测试
测试方法：采用双臂电桥法，测量各相绕组及分接开关不同档位的直流电阻。
合格标准：
相间电阻偏差：≤2%(10kV 级)、≤1.5%(35kV 级)。
同相分接间偏差：≤1%(分接开关接触良好)。
特殊要求：测试温度与出厂试验温度偏差>15℃时，需按公式换算至同一温度(铜绕组温度系数 α=0.00393)。
变比及接线组别测试
测试范围：分接开关所有档位，逐档测量变比。
合格标准：
变比误差：≤±0.5%(符合设计值)。
接线组别：与出厂标识一致(如 Dyn11)，相位差偏差≤30′。
局部放电测试
测试条件：屏蔽室背景噪声≤2pC，施加 1.3 倍额定相电压，持续 1min。
合格标准：局部放电量≤10pC(SCB14 标准限值)，无明显放电脉冲突变。
温升试验
试验方式：直接负载法(100% 额定负载)，强迫风冷型风机全程运行。
监测参数：环境温度、三相绕组温度(铂电阻传感器)、铁芯温度，每 15min 记录 1 次。
合格标准：
绕组温升(F 级绝缘)：≤100K;H 级绝缘≤125K。
铁芯温升：≤80K。
三相绕组温度差：≤15K(避免温度不平衡隐患)。
短路承受能力试验(型式试验可选做，交接试验可模拟)
模拟条件：施加 2.5 倍额定电流，持续 3s。
合格标准：试验后绕组无变形、绝缘无破损，直流电阻偏差≤2%。
(二)试运行调试项目(交接试验合格后)
空载试运行调试
运行时长：不少于 24h，前 30min 每 5min 记录数据，之后每 1h 记录 1 次。
监测内容：高压侧电压、空载电流、三相绕组温度、运行噪音。
合格标准：
空载电流：符合出厂值(偏差≤10%)。
噪音：≤65dB(距离设备 1m 处)。
温度：绕组温度≤环境温度 + 40K。
负载试运行调试
负载分级：25%→50%→75%→100% 额定负载，每级运行时间分别为 1h、2h、2h、4h。
核心管控：
三相电流偏差：≤10%(负载均衡性)。
电压调整率：≤±5%(额定负载下低压侧电压)。
保护联动：模拟绕组超温(150℃)，温控器应延时 3s 启动报警，6s 切断风机电源。
四、调试流程与管控规格
流程步骤：
准备阶段(资料审核→设备检查→仪器校准)→ 交接试验(绝缘→直流电阻→变比→局部放电→温升)→ 试运行调试(空载→负载)→ 问题整改→ 验收签字。
关键控制点：
试验顺序：先非破坏性试验(绝缘、变比)，后破坏性试验(温升、短路模拟)。
停电操作：每完成 1 项高压试验，需对绕组充分放电(放电时间≥5min)。
数据对比：所有测试数据需与出厂试验报告对比，偏差超 5% 时需复测并分析原因。
五、调试验收与记录规格
验收条件：所有调试项目合格，无遗留缺陷，调试记录完整。
记录内容：需包含试验日期、环境参数、仪器型号、测试数据、操作人员、复核人员等信息，关键数据(如直流电阻、局部放电量)需附原始曲线或截图。
签字要求：施工单位、监理单位、建设单位三方签字确认，作为设备投运的必备资料。
六、安全与质量管控规格
安全操作：
高压试验时，监护人全程监护，操作人员穿戴绝缘手套、绝缘靴，使用绝缘操作杆。
突发停电时，立即断开试验电源，对设备放电后撤离现场。
质量保障：
仪器未经校验或过期不得使用，测试数据异常时需排除仪器误差后重测。
调试过程中发现绝缘破损、接线松动等问题，需整改后重新调试，严禁带缺陷验收。
