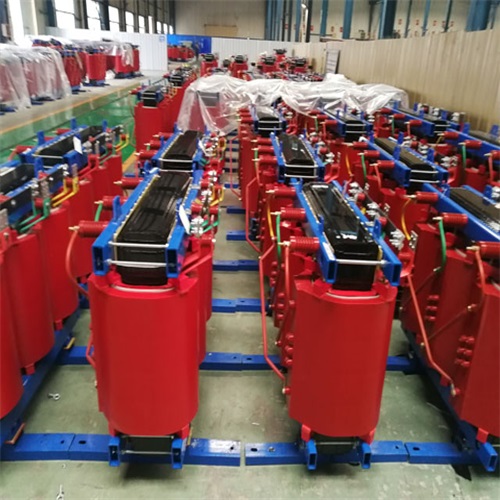

SCB18干式变压器是一种高效、节能、环保的电力设备，其内部构造精密且科学，主要由铁芯、绕组、绝缘系统、冷却系统及其他辅助部件构成，以下是对其内部构造的详细介绍：
铁芯
材料：采用高导磁的晶粒取向冷轧硅钢片，这种材料能有效降低磁阻和铁损，提高变压器的效率。
结构：铁芯通过全斜接缝5级步进结构叠压而成，芯柱用H级无纬粘带绑扎，确保铁芯的稳固性。铁芯表面经绝缘树脂密封处理，能防潮防锈，延长使用寿命。
作用：铁芯是变压器的主磁路，负责导磁，将一次电路的电能转变为磁能，再由磁能转变为二次电路的电能。同时，铁芯也是变压器的机械骨架，支撑着绕组和其他部件。
绕组
材料：高压绕组采用优质铜带或电磁线，低压绕组采用铜箔绕制。这种结构大大提高了变压器的抗短路能力。
结构：绕组是变压器最基本的组成部分，是建立磁场和传输电能的电路部分。一般用绝缘纸包裹的铜线或铝线绕成，并套装在变压器的铁芯柱上。SCB18干式变压器采用箔式绕组结构，有利于散热和减少涡流损耗。
作用：绕组负责传输电能，通过电磁感应原理将一次侧的电能传递到二次侧。
绝缘系统
材料：采用环氧树脂进行浇注，使变压器具备良好的阻燃、防潮、耐尘性能。
结构：高低压线圈之间放置绝缘筒，增加电气绝缘性能。同时，由垫块支撑和约束线圈，确保线圈的稳固性。
作用：绝缘系统是变压器安全运行的关键，它能够防止绕组之间的短路和接地故障，确保变压器的电气性能稳定可靠。
冷却系统
方式：一般采用AN/AF(空气自然冷却/空气强迫冷却)方式。这种冷却方式能够满足不同运行工况下的散热需求，确保变压器在长时间运行过程中保持稳定的温度。
作用：冷却系统负责将变压器内部产生的热量散发出去，防止变压器过热而损坏。SCB18干式变压器通过合理的散热设计，确保了变压器在高温环境下的稳定运行。
其他辅助部件
温控系统：配备温度传感器和温控仪，能够实时监测变压器的运行温度。当温度超过设定值时，温控仪会发出报警信号或自动启动冷却风扇，确保变压器的安全运行。
保护装置：如压力释放阀、气体继电器等，能够在变压器内部发生故障时及时切断电源或发出报警信号，防止故障扩大。
