　　SCB14干式变压器的基本结构

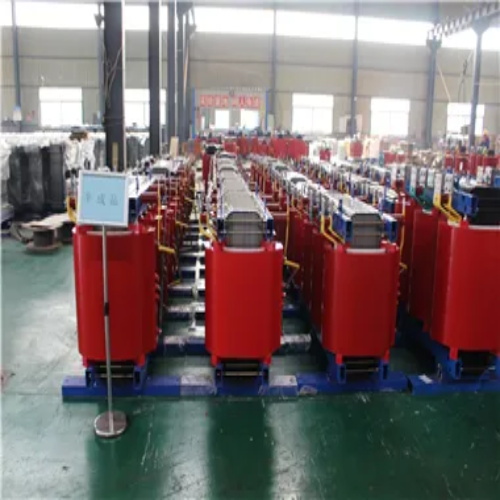

　　SCB14干式变压器是一种广泛应用于配电系统中的高效节能设备，具有安全可靠、环保无污染、维护方便等优点。其基本结构主要由铁芯、绕组、绝缘系统、外壳及附件等部分组成。以下从核心组件和辅助结构两方面详细解析其构造：

　　一、核心组件

　　铁芯

　　材料：采用优质冷轧取向硅钢片(如0.23mm或0.30mm厚)，表面涂覆绝缘漆以减少涡流损耗。

　　结构：通常为三相三柱式或三相五柱式叠片结构，通过阶梯接缝或全斜接缝工艺降低空载损耗和噪声。

　　功能：作为磁路主体，将一次侧电能转换为磁能，再传递给二次侧。

　　绕组

　　高压绕组：采用多层圆筒式或分段圆筒式结构，使用漆包铜线或玻璃丝包铜线绕制，层间绝缘采用DMD(聚酯薄膜-聚芳酰胺纤维纸复合材料)或NOMEX纸。

　　低压绕组：通常为箔式结构(铜箔或铝箔)，层间绝缘为预浸树脂的玻璃纤维布，具有散热好、机械强度高的特点。

　　绝缘等级：一般为F级或H级，允许温升分别为100K和125K。

　　绝缘系统

　　主绝缘：高压绕组与铁芯、低压绕组之间的绝缘，采用环氧树脂浇注或真空压力浸渍(VPI)工艺。

　　纵绝缘：绕组层间、匝间绝缘，确保在雷电冲击或操作过电压下不发生击穿。

　　端部绝缘：绕组端部采用绝缘撑条、端圈等加强绝缘，防止局部放电。

　　二、辅助结构

　　外壳

　　材料：钢板或铝合金外壳，表面喷涂防腐漆。

　　防护等级：通常为IP20或IP23，防止异物进入，部分环境可选用IP30或更高防护等级。

　　通风设计：外壳顶部或侧面设有通风孔，配合风机实现强迫风冷(AF)或自然风冷(AN)。

　　温控系统

　　温度传感器：PT100铂电阻或热电偶，实时监测绕组温度。

　　温控仪：显示三相温度，具备超温报警、跳闸功能，并可控制风机启停。

　　风机：根据温度自动启停，提高过载能力。

　　其他附件

　　接地端子：铁芯和外壳可靠接地，确保安全。

　　吊装装置：顶部设有吊环或吊钩，便于搬运和安装。

　　铭牌：标注额定容量、电压等级、阻抗电压、绝缘等级等参数。

　　三、SCB14干式变压器的技术特点

　　高效节能

　　空载损耗比SCB10型降低约30%，负载损耗降低约15%，符合GB 20052-2020《电力变压器能效限定值及能效等级》一级能效标准。

　　环保无污染

　　采用环氧树脂浇注，无油泄漏风险，适用于对防火、防爆要求高的场所(如地铁、高层建筑)。

　　过载能力强

　　在自然风冷(AN)方式下，可过载20%长期运行;在强迫风冷(AF)方式下，过载能力可达50%。

　　维护方便

　　无需定期换油，日常维护仅需清洁外壳、检查温度和风机运行状态。

　　四、应用场景

　　SCB14干式变压器广泛应用于：

　　城市电网配电

　　工业厂房

　　商业中心

　　医院、学校等公共建筑

　　地铁、隧道等地下工程

　　总结

　　SCB14干式变压器通过优化铁芯材料、绕组结构和绝缘工艺，实现了高效节能、安全可靠的目标。其模块化设计和智能化温控系统，使其在配电系统中具有显著优势，是现代电力系统中不可或缺的重要设备。
