干式变压器是一种常见的电力设备，其型号众多，参数也各不相同。以下是一些常见的干式变压器型号及其参数表：
一、常见干式变压器型号
-

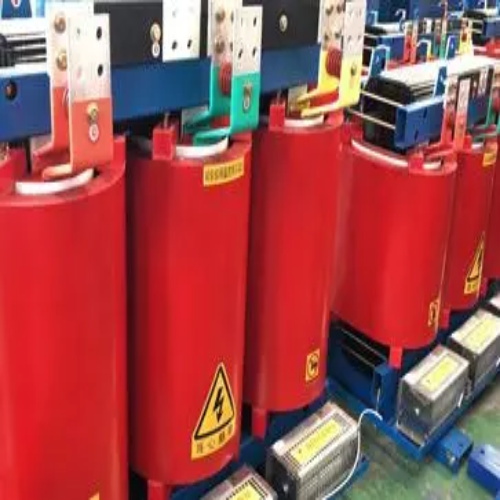

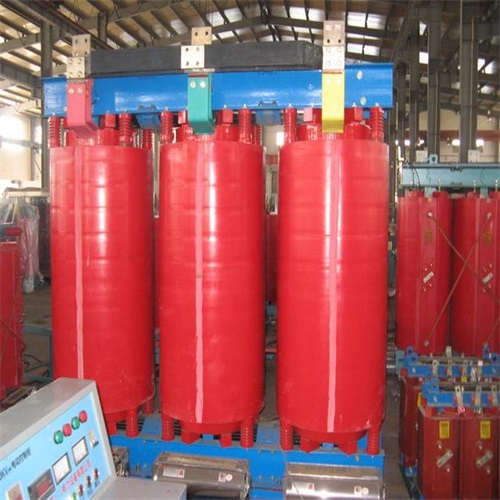

SCB系列环氧树脂浇筑干式变压器
- 包括SCB10、SCB11、SCB12、SCB13、SCB14、SCB18等型号。
- 适用于各种电力系统，具有较高的绝缘性能和可靠性。
-
SGB系列敞开式非包封干式变压器
- 包括SGB10、SGB12、SGB14、SGB18等型号。
- 适用于需要开放式设计的场合，具有较好的散热性能和灵活性。
-
SCBH系列非晶合金干式变压器
- 包括SCBH15、SCBH17、SCBH19等型号。
- 采用非晶合金材料，具有较低的铁损和较高的能效，适用于需要节能的场合。
-
SC系列干式变压器
- 如SC12、SC14等型号，具有不同的容量和电压等级，适用于不同的电力系统需求。
二、干式变压器参数表
以下是一个简化的干式变压器参数表示例：
| 型号 | 额定容量(kVA) | 额定电压(kV) | 变比 | 短路阻抗(%) | 空载损耗(W) | 负载损耗(W) | 冷却方式 | 结构特点 |
|---|---|---|---|---|---|---|---|---|
| SCB10-1600 | 1600 | 10/0.4 | 10±2x2.5%/0.4 | 4.5 | 380 | 1480（100℃） | AN/AF | 环氧树脂浇筑 |
| SGB12-1000 | 1000 | 10/0.4 | 10±5%/0.4 | 6 | 300 | 1300（120℃） | AN | 敞开式非包封 |
| SCBH15-800 | 800 | 10/0.4 | 10±2x2.5%/0.4 | 4 | 250 | 1100（100℃） | AN | 非晶合金铁芯 |
| SC12-630 | 630 | 35/10.5 | 35±5%/10.5 | 6.5 | 450 | 2500（120℃） | AN/AF | 普通干式结构 |
三、参数说明
- 额定容量：变压器能够承受的最大容量，以千伏安（kVA）为单位。
- 额定电压：变压器的额定电压分为高压侧和低压侧，以千伏（kV）为单位。
- 变比：高压侧电压与低压侧电压的比值。
- 短路阻抗：在短路条件下，高压侧电压降低到额定电压的一定百分比时，低压侧电流所产生的阻抗值。短路阻抗越大，变压器的电流承受能力越强。
- 空载损耗：变压器在空载状态下所消耗的功率，以瓦（W）为单位。
- 负载损耗：变压器在额定负载状态下所消耗的功率，以瓦（W）为单位，通常标注在不同绝缘耐热等级下的数值。
- 冷却方式：变压器的冷却方式，如空气自然冷却（AN）或风冷（AF）等。
- 结构特点：描述变压器的结构特点，如环氧树脂浇筑、敞开式非包封、非晶合金铁芯等。
请注意，以上参数表仅为示例，实际产品的参数可能因生产厂家、产品系列和具体需求而有所不同。在选择干式变压器时，应根据实际需求和环境条件进行合理配置。
