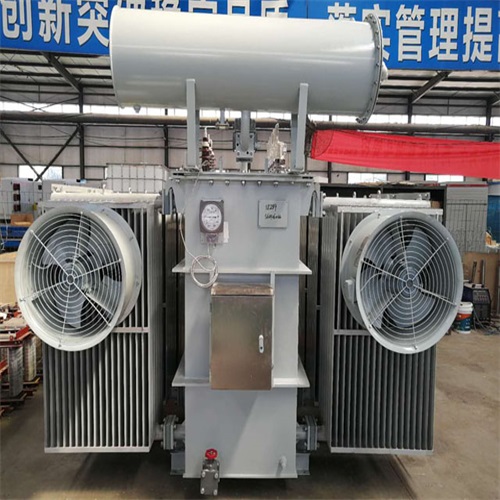

油浸式变压器土建基础设计指南
油浸式变压器土建基础是保障设备安全运行、延长使用寿命的关键工程，需综合考虑设备重量、振动、散热及环境适应性。以下从设计原则、结构要求、施工要点及常见问题处理等方面系统阐述。
一、设计原则与核心要求
1. 基础功能定位
- 承重与减振：承受变压器总重（含油重）的1.5~2倍静载荷，并隔离运行振动。
- 散热优化：通过通风结构或散热槽设计，降低油温5%~10%。
- 防沉降与防渗：避免地基不均匀沉降导致油箱变形，防止雨水/油液渗漏污染环境。
2. 设计关键参数
| 参数 | 取值依据 |
|---|---|
| 基础载荷 | 变压器总重（含油重）×1.5（安全系数），例如：500kVA变压器总重约2.5吨，基础载荷≥3.75吨 |
| 混凝土强度 | ≥C30（抗压强度≥30MPa），地下部分采用抗渗混凝土（P6级） |
| 钢筋配筋率 | 基础底板≥0.15%，墙体≥0.2%（HRB400级钢筋） |
| 沉降允许值 | ≤0.002L（L为基础长度，单位：m），例如：3m长基础沉降≤6mm |
二、基础结构与施工要求
1. 典型基础结构
| 结构类型 | 示意图 | 适用场景 | 关键尺寸 |
|---|---|---|---|
| 实体式基础 | <img src="%E7%A4%BA%E4%BE%8B%E5%9B%BE1" /> | 小容量变压器（≤200kVA） | 基础高度≥300mm，顶面尺寸≥油箱底面尺寸+200mm |
| 框架式基础 | <img src="%E7%A4%BA%E4%BE%8B%E5%9B%BE2" /> | 中大容量变压器（≥400kVA） | 框架间距≤1.5m，内部设置通风槽（槽宽≥100mm，深≥150mm） |
| 复合式基础 | <img src="%E7%A4%BA%E4%BE%8B%E5%9B%BE3" /> | 高湿度/盐雾环境 | 基础表面涂覆环氧树脂防潮层，底部设置排水盲沟（坡度≥1%） |
2. 施工要点
-
地基处理：
- 软土地基需换填级配砂石（厚度≥500mm，压实系数≥0.96）。
- 冻土地区基础埋深≥冻土层厚度+0.5m。
-
钢筋绑扎：
- 底板双层双向配筋，上层钢筋保护层厚度≥40mm。
- 预埋地脚螺栓（M20~M30）时，采用定位模板固定，垂直度偏差≤1%。
-
混凝土浇筑：
- 分层振捣（每层厚度≤300mm），表面二次抹压减少裂缝。
- 养护期≥14天（覆盖塑料薄膜+草帘保湿）。
-
防渗处理：
- 基础四周涂刷2mm厚聚氨酯防水涂料。
- 集油坑容积≥变压器油量的20%，底部设置DN100排油管。
三、特殊环境适应性设计
1. 高湿度/盐雾环境
-
防腐措施：
- 基础表面涂覆环氧煤沥青漆（厚度≥200μm）。
- 预埋件采用316L不锈钢材质。
-
防潮设计：
- 基础底部设置100mm厚C15素混凝土垫层。
- 变压器室安装除湿机（相对湿度控制在≤65%）。
2. 地震多发区
-
抗震设计：
- 基础与主体结构柔性连接（设置橡胶隔震垫）。
- 钢筋锚固长度≥35d（d为钢筋直径）。
-
限位装置：
- 安装限位挡块（材质Q345B），限制变压器水平位移≤5mm。
3. 寒冷地区
-
防冻胀措施：
- 基础埋深≥当地最大冻深+0.2m。
- 底部铺设50mm厚聚苯乙烯泡沫板保温层。
-
油温控制：
- 基础侧面预埋电伴热带（功率15~20W/m），维持油温≥-20℃。
四、常见问题与解决方案
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 基础开裂 | 混凝土配比不当、养护不足 | 优化配合比（水灰比≤0.45），加强保湿养护 |
| 变压器倾斜 | 地基不均匀沉降、螺栓松动 | 重新夯实地基，紧固地脚螺栓（扭矩符合设计值） |
| 油液渗漏 | 基础防渗层破损、集油坑堵塞 | 修复防水层，清理排油管并设置油水分离器 |
| 振动超标 | 基础刚度不足、设备未调平 | 增加基础配筋率，用水平仪调整变压器水平度≤0.1% |
五、验收与运维要点
1. 验收标准
- 尺寸偏差：基础顶面标高偏差≤±5mm，中心线位移≤10mm。
- 强度检测：回弹法检测混凝土强度，≥设计值的95%。
- 防渗测试：基础注水24小时，渗漏量≤0.5L/m²·d。
2. 运维建议
- 定期检查：每季度检查基础裂缝、沉降及地脚螺栓紧固情况。
- 排水维护：雨季前清理集油坑及排水管，确保畅通。
- 防腐修复：每5年对防腐涂层进行检测，局部破损处及时补涂。
六、总结
- 设计核心：根据变压器容量、环境条件确定基础类型，确保承重、防渗、散热性能达标。
- 施工关键：严格控制地基处理、钢筋绑扎、混凝土浇筑质量，避免后期开裂、沉降问题。
- 运维重点：定期检查基础状态，及时处理渗漏、振动等隐患，延长设备使用寿命。
通过科学设计与规范施工，油浸式变压器土建基础可有效保障设备安全运行，降低全生命周期成本。
