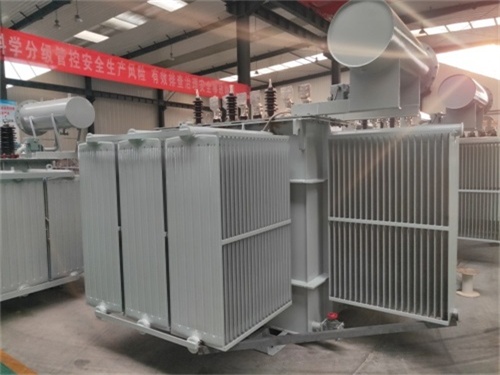

S20油浸式变压器空载无功损耗深度解析
一、空载无功损耗的定义与组成
空载无功损耗(Q₀)是变压器在额定电压下，铁芯中因交变磁化产生的无功功率损耗。其计算公式为：
Q₀ ≈ I₀% × Sₙ
其中，I₀%为空载电流百分比，Sₙ为变压器额定容量(kVA)。该损耗主要由两部分构成：
磁滞损耗：铁磁材料在周期性磁化过程中，因偶极子排列变化导致的能量消耗。
涡流损耗：磁通变化在铁芯中感应的涡流产生的热损耗。
二、S20型号的损耗水平与技术优势
显著降低的空载损耗
S20油浸式变压器采用优质硅钢片或非晶合金材料，同等容量下空载损耗较旧型号(如S9)降低30%-40%。例如：
1000kVA容量：S20空载损耗≤800W，而S9可能达1300W以上。
3150kVA容量：空载损耗控制在2965W以内，符合GB20052-2020二级能效标准。
材料与结构优化
铁芯材料：使用低损耗硅钢片(如Hi-B激光刻痕材料)，降低磁滞与涡流损耗。
三级接缝结构：通过三种叠片形式交替叠装，减少接缝区磁阻，使空载损耗平均下降7%-8%。
精密制造工艺：硅钢片剪切精度≤0.02mm，叠装质量优化，减少毛刺与间隙损耗。
三、影响空载无功损耗的关键因素
设计与材料
铁芯接缝形式(三级接缝优于交错接缝)、硅钢片材质(如0.23mm厚Hi-B钢片)。
绕组并联支路数(支路数越多，附加损耗越低)。
制造工艺
硅钢片搬运与叠装过程中的轻拿轻放，避免绝缘膜损伤。
铁芯搭接宽度优化(搭接面积每增加1%，45°接缝损耗增加0.3%)。
运行条件
温度控制：强制油循环冷却可将铁芯温升限制在60K以内，降低损耗增速。
电压波形：非正弦波电压(谐波含量>3%)会导致空载损耗测试值无效。
四、空载无功损耗的测试方法
试验目的
测量空载电流(I₀)和空载损耗(P₀)，验证铁芯磁路完整性。
提供数据计算励磁参数(如励磁阻抗)。
标准流程
接线：低压侧开路，高压侧施加额定电压(如10kV变压器施加10kV)。
仪器：使用精度0.5级功率分析仪，同步测量有功功率(P₀)和无功功率(Q₀)。
条件：环境温度25±5℃，电压波形正弦波(谐波含量≤3%)。
数据修正
温度修正：空载损耗随铁芯温度升高而增加，需按标准曲线修正至参考温度(如75℃)。
电压修正：若试验电压偏离额定值，损耗按(U/Uₙ)²比例修正。
五、能效等级与选型建议
能效标准符合性
S20符合GB20052-2020二级能效标准，其空载损耗和负载损耗均优于三级能效限值。例如：
1000kVA型号：S20空载损耗745W，负载损耗8240W;S13分别为830W和10300W。
选型关键参数
容量匹配：根据负载需求预留20%-30%余量(如3150kVA覆盖2500kW实际负荷)。
空载电流(I₀%)：S20型号I₀%通常≤0.5%，直接关联无功损耗。
短路阻抗：偏差不超过标称值10%，影响负载损耗与电压调整率。
认证与验证
核查国家级检测机构(如中国电科院)出具的型式试验报告。
现场测试空载电流和短路阻抗，对比铭牌数据偏差是否在允许范围内。
六、应用场景与经济性分析
典型应用
工业园区：替代高能耗变压器，年节电率超30%。
新能源并网：光伏/风电场配套S20变压器，减少输电损耗。
城市配电网：地铁站、数据中心等对能效要求高的场景。
投资回收期
以1000kVA变压器为例，S20较S13每年节省电费约1.4万元(按电价0.8元/kWh计算)，3-5年可收回成本增量。
总结：S20油浸式变压器通过材料升级、结构优化和精密制造，显著降低空载无功损耗，符合二级能效标准。用户选型时应结合负载特性、运行环境及能效目标，优先选择通过国家级认证的产品，并关注空载电流、短路阻抗等核心参数，以实现最佳经济与环保效益。
