干式电力变压器，作为一种重要的电气设备，其结构特点决定了其独特的性能和应用领域。以下是对干式电力变压器结构特点的详细阐述。
一、整体结构与设计

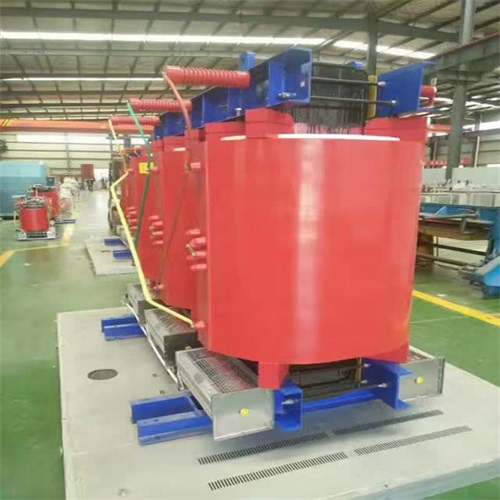

干式电力变压器在结构上主要由铁芯、绕组、外壳和冷却系统等部分组成。其设计以高效、安全、环保为主要目标，满足防火、防爆等性能要求高的场所使用。
铁芯：干式变压器的铁芯采用高导磁优质晶粒取向冷扎硅钢片制成，通过45°全斜步进接缝技术，使磁通沿着硅钢片接缝方向通过，有效降低了空载损耗和空载电流。同时，铁芯表面采用特殊树脂涂覆以防潮防锈，保证了变压器的长期稳定运行。
绕组：干式变压器的绕组采用优质绝缘材料制成，具有低损耗、低噪音的特点。绕组与铁芯之间保持一定的距离，不直接接触，从而避免了油浸式变压器中可能存在的油污染和漏油问题。此外，绕组的温升低，降低了能耗，提高了运行效率。
外壳：干式变压器的外壳通常采用不绣钢、冷板和铝合金等材料制成，具有良好的防腐、防锈和散热性能。外壳类型分为拔风式、散热式等，可根据实际需求选择。进出线方式灵活多样，可上进上出、下进上出或下进下出，满足不同安装环境的需求。
冷却系统：干式变压器采用自然空气对流或强迫风冷等冷却方式，散热性能好。在过载或高温环境下，可通过强迫风冷提高变压器的容量运行能力。此外，干式变压器还可配备完善的温度检测和保护系统，采用智能信号温控系统，自动检测和巡回显示三相绕组各自的工作温度，确保变压器在安全温度范围内运行。
二、结构特点与优势
安全性能高：干式变压器无油污染和漏油问题，降低了火灾和爆炸的风险。同时，其阻燃、防爆、无污染的特性使其适用于对安全性能要求高的场所。
维护工作量小：干式变压器采用全封闭结构，无需定期更换绝缘油和进行油位检查等维护工作，降低了维护成本和工作量。
环保节能：干式变压器具有低损耗、低噪音的特点，节能效果明显。同时，其无油污染的特性也符合环保要求。
适应性广：干式变压器可在高湿度和其他恶劣环境中运行，具有良好的防潮性能。此外，其体积小、重量轻、占地空间少的特点使其易于安装和运输。
过载能力强：干式变压器的过载能力与环境温度、过载前的负载情况、变压器的绝缘散热情况和发热时间常数等因素有关。在需要时，可充分利用其过载能力来适当减小变压器容量或减少备用容量或台数。
总之，干式电力变压器以其独特的结构特点和优势在电力系统中发挥着重要作用。随着电力技术的不断发展和环保要求的提高，干式电力变压器将在未来得到更广泛的应用和发展。
