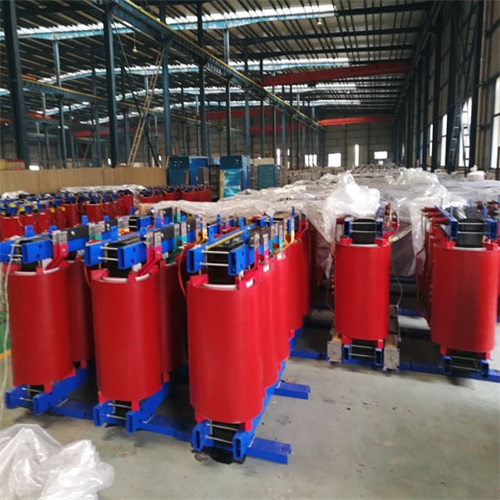

干式变压器作为电力系统中重要的电气设备，其安装技术规范对于确保设备安全、稳定运行至关重要。以下是对干式变压器安装技术规范的详细阐述：
一、前期准备
施工图审批：确保变压器安装施工图手续齐全，并通过供电部门审批，以符合相关法规和标准要求。
设备了解：在安装前，应充分了解设计选用的变压器性能、结构特点及相关技术参数，包括额定容量、一二次额定电压、电流、阻抗及接线组别等。
二、设备及材料要求
变压器本体：变压器规格、型号、容量应符合设计要求，其附件、备件齐全，并附有设备的相关技术资料文件及产品出厂合格证。设备应装有铭牌，铭牌上应注明制造厂名、额定容量、一二次额定电压、电流、阻抗及接线组别等技术数据。
辅助材料：电焊条、防锈漆、调和漆等辅助材料应符合设计要求，并具有产品合格证。
三、作业条件
现场环境：变压器室内、墙面、屋顶、地面等工程应完毕，屋顶防水无渗漏，门窗及玻璃安装完好，地坪抹光工作结束。室外场地应平整，设备基础按工艺配制图施工完毕。
安全设施：保护性网门、栏杆等安全设施齐全，通风、消防设置安装完毕。与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。
四、开箱检查
检查人员：开箱检查应由建设单位、监理单位、施工安装单位、供货单位代表共同进行，并做好记录。
检查内容：根据施工图、设备技术资料文件及清单，检查变压器及附件的规格型号、数量是否符合设计要求，部件是否齐全，有无损坏丢失。同时，应清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书等技术资料文件，确保齐全。
五、变压器安装
基础安装：型钢金属构架的几何尺寸应符合设计基础配制图的要求与规定。基础构架与接地扁钢连接不宜少于二端点，焊接应牢固可靠，并进行防腐处理。
二次搬运：变压器在搬运过程中应注意交通线路情况，吊装时索具必须检查合格，运输路径应道路平整良好。变压器就位时，应按设计要求的方位和距墙尺寸就位，横向距墙不应小于800mm，距门不应小于1000mm，并适当考虑推进方向和开关操作方向。
附件安装：干式变压器一次元件应按产品说明书位置安装，二次仪表装在便于观测的变压器护网栏上。温度补偿导线应符合仪表要求，并校验调试合格后方可使用。
电压切换装置安装：电压切换装置各分接点与线圈的连接线压接应正确牢固，接触面接触紧密良好。有载调压切换装置应装有机械联锁和电气联锁，控制箱应安装在值班室或操纵台上，并调试正常。
联线安装：变压器的一次、二次联线、地线、控制管线均应符合现行国家施工验收规范规定。联线不应使变压器的套管直接承受应力。
六、送电调试运行
交接试验：变压器的交接试验应由当地供电部门有资质许可证件的试验室进行，试验标准应符合现行国家施工验收规范及生产厂家产品技术文件的规定。交接试验内容包括测量线圈连同套管一起的直流电阻、检查所有分接头的变压比、三相变压器的联结组标号、测量线圈同套管一起的绝缘电阻及交流耐压试验等。
送电前检查：变压器试运行前应做全面检查，确认各种试验单据齐全、数据真实可靠，变压器一二次引线相位、相色正确，接地线等压接接触截面符合设计和国家现行规范规定。变压器应清理擦拭干净，通风设施安装完毕并工作正常。
空载调试运行：变压器空载投入冲击试验，即不带负荷投入，所有负荷侧开关应全部拉开。试验程序包括全电压冲击合闸、连续进行多次冲击合闸并观察无异常后，进行空载运行。在空载运行过程中，应注意观测冲击电流、空载电流、一二次侧电压及变压器温度等参数，并做好详细记录。
半负荷调试运行：经过空载冲击试验运行一定时间(通常为24-48小时)确认无异常后，方可进行半负荷试运行试验。在半负荷试运行过程中，应继续观察变压器的运行状态及各项参数是否正常。
七、工程交接验收
变压器试运行结束后，应办理工程交接验收手续。验收内容包括施工图纸及设计变更说明文件、制造厂的产品说明书、试验记录、合格证件及安装
