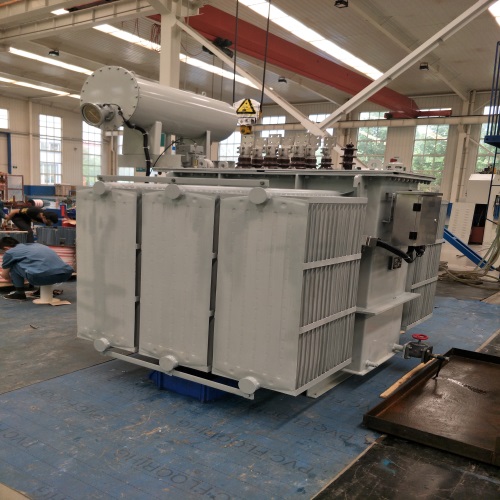

S20变压器，特别是S20油浸式变压器，是一种广泛应用的电力设备。其技术参数对于选择合适的变压器至关重要，以下是S20变压器的一些主要技术参数：
一、额定容量
定义：额定容量是变压器在额定条件下能够长期稳定工作的最大输出功率。
单位：通常以千伏安(kVA)表示。
范围：S20变压器的额定容量范围广泛，从几百kVA到几千kVA不等，具体根据用户需求和供电网络要求确定。
二、额定电压
定义：额定电压是变压器在额定容量下，输入端(高压侧)和输出端(低压侧)的电压值。
单位：通常以伏特(V)表示。
范围：S20变压器的高压侧额定电压通常为35kV及以下，低压侧额定电压通常为10kV及以下。例如，常见的额定电压组合有35kV/10kV、10kV/0.4kV等。
三、额定频率
定义：额定频率是变压器设计时所规定的交流电的频率。
单位：通常以赫兹(Hz)表示。
标准值：S20变压器适用于50Hz或60Hz的工频电网，具体选择应根据实际情况和国家标准进行。
四、绕组材质与数量
绕组材质：S20变压器的绕组通常采用高纯度电解铜或铝制成，以提高导电性和耐腐蚀性。
绕组数量：通常分为低压绕组和高压绕组两种，分别用于低压侧和高压侧的电流转换。
五、绕组连接方式
星式连接：将绕组的每个相端与另外两个相端通过绕组连接在一起，形成一个Y型结构。
三角连接：将绕组的每个相端两两连接在一起，形成一个△型结构。
六、冷却方式
自然冷却：依靠油的循环和自然对流来散热。
强迫冷却：通过风扇、冷却器等外部设备来增加空气流动，加快散热速度。
七、储油箱体积
定义：储油箱是油浸式变压器重要的组成部分之一，用于储存变压器的绝缘油。
单位：通常以升(L)表示。
确定因素：储油箱的体积大小通常根据变压器的容量和绕组的数量来确定。
八、短路阻抗
定义：短路阻抗是指在额定容量下，变压器在发生短路时，高压侧电压降的百分比。
单位：通常以百分比(%)表示。
意义：短路阻抗值越高，变压器在短路时的能力越强，对电力系统的稳定性越有利。
九、其他参数
尺寸与重量：S20变压器的尺寸和重量因型号和容量而异，具体需参考产品说明书或厂家提供的数据。
温升与绝缘等级：这些参数反映了变压器的热性能和绝缘性能，对于保证变压器的安全稳定运行具有重要意义。
综上所述，S20变压器的技术参数包括额定容量、额定电压、额定频率、绕组材质与数量、绕组连接方式、冷却方式、储油箱体积、短路阻抗以及其他如尺寸、重量、温升和绝缘等级等参数。在选择和使用S20变压器时，应根据实际需求进行综合考虑和选择。
