油浸式变压器的结构尺寸因其容量和电压等级的不同而有所差异。以下将详细介绍油浸式变压器的结构尺寸及相关组成部分。
一、油浸式变压器的尺寸规格
油浸式变压器的尺寸规格因容量不同而有所不同。例如，容量为30980KVA的油浸式变压器，其外型尺寸为3098×660×1020mm;而容量为50110KVA的油浸式变压器，尺寸则为5011×710×1100mm。这些尺寸上的差异主要是由于变压器内部铁芯、绕组和油箱等结构的设计需求所决定的。
除了容量，电压等级也会对变压器的尺寸产生影响。例如，35KV及以下的油浸式变压器尺寸规格相对较小，一般的高度在850mm左右，长度和宽度分别在1100mm和700mm左右。而66KV和110KV的油浸式变压器尺寸则相对较大。
二、油浸式变压器的结构组成

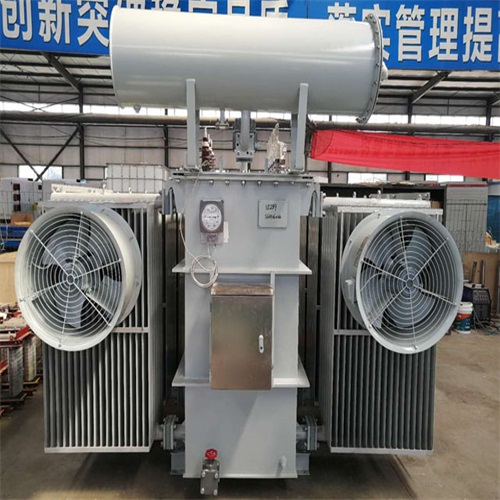

油浸式变压器主要由铁芯、绕组、油箱、储油柜、绝缘套管、分接开关和气体继电器等组成。
铁芯：铁芯是变压器磁路的主要部分，由硅钢片叠装而成。它支撑着绕组并起到磁通传递的作用。
绕组：绕组是变压器的电路部分，通常由绝缘铜线或铝线制成。高压绕组和低压绕组分别负责输入和输出电压的变换。
油箱：油箱即油浸式变压器的外壳，用于散热和储存变压器油，同时起到绝缘和保护作用。
储油柜：储油柜位于变压器油箱的顶部，用于调节油箱内的油位，确保变压器油在热胀冷缩时能够自由流动。
绝缘套管：绝缘套管安装在变压器油箱盖上，用于将线圈引线端引出油箱，并保证引线与油箱之间的绝缘性能。
分接开关：分接开关用于改变原绕组的匝数，以达到调压的目的。它分为有载分接开关和无载分接开关两种类型。
气体继电器：气体继电器安装在变压器油箱和储油柜之间的管道上，当变压器内部发生故障时，能够及时切断电源，保护变压器的安全运行。
三、油浸式变压器的特点
油浸式变压器具有散热性能好、过载能力强、结构紧凑、维护方便等特点。同时，由于变压器油具有良好的绝缘性能，因此油浸式变压器在电力系统中具有广泛的应用。
然而，油浸式变压器也存在一些缺点，如重量大、占地面积大以及存在火灾风险等。因此，在选择和使用油浸式变压器时，需要综合考虑其优缺点以及实际的应用需求。
四、总结
油浸式变压器的结构尺寸因其容量和电压等级的不同而有所差异。在选择和使用时，需要根据实际的应用需求和场景来选择合适的变压器型号和规格。同时，为了确保变压器的安全运行和延长使用寿命，还需要定期进行维护和检查。
总的来说，了解油浸式变压器的结构尺寸和相关组成部分对于电力系统的设计和运行至关重要。希望本文的介绍能够对读者有所帮助。
