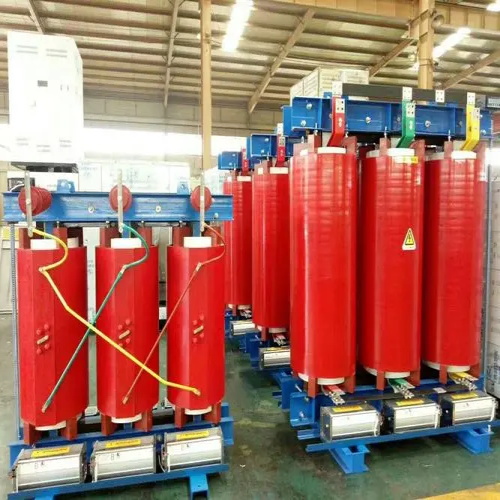

干式变压器的结构详细图通常较为复杂，难以在此直接展示，但我可以详细描述其主要组成部分和结构特点。干式变压器是指变压器绕组和铁芯都没有浸泡在绝缘油中，而是采用干式绝缘材料对绕组和铁芯进行绝缘的变压器，也被称为无油变压器。其结构主要包括以下几个部分：
1. 铁芯
材料：铁芯是干式变压器的核心部件，通常由高品质的硅钢片制成。这些硅钢片通过叠压和焊接等工艺制成铁芯，具有较低的磁阻和较高的磁导率。
作用：铁芯的主要作用是提供磁路，使电能能够在绕组之间传输。当电流通过绕组时，会在铁芯中产生变化的磁场，从而实现电能的传输和转换。
2. 绕组
材料：绕组是干式变压器的另一个重要部件，通常由优质的电绝缘材料包覆的导线绕制而成。这些导线可以是铜或铝等导电性能良好的金属材料。
结构：绕组分为高压绕组和低压绕组，它们按照特定的方式绕制在铁芯上。高压绕组和低压绕组之间以及它们与铁芯之间都放置有绝缘材料，以确保电气绝缘性能。
作用：绕组是电能传输和转换的主要部分，通过电流在绕组中的流动和磁场在铁芯中的变化，实现电能的传递和转换。
3. 绝缘材料
种类：干式变压器的绝缘材料通常采用无机材料，如玻璃纤维、环氧树脂等。这些材料具有良好的绝缘性能和防火性能。
作用：绝缘材料被涂覆在绕组和铁芯表面，以防止电弧和放电等电气故障的发生。它们还起到固定绕组和铁芯位置、防止振动和位移的作用。
4. 外壳
材料：外壳是干式变压器的保护部件，通常采用耐腐蚀、防火的材料制成，如不锈钢、铝合金等。
作用：外壳的主要作用是保护变压器内部元件免受外界环境的影响，如灰尘、水分、腐蚀等。同时，外壳还可以起到散热和隔离的作用，确保变压器在安全、稳定的条件下运行。
5. 冷却系统
类型：干式变压器的冷却系统通常采用自然冷却或强制风冷却两种方式。自然冷却时，变压器的外壳会安装散热片或散热罩以增加散热面积;强制风冷却时，变压器会配备风扇和散热器以增强冷却效果。
作用：冷却系统的主要作用是确保变压器在运行过程中温度不超过规定的限制值，防止因过热而导致的电气故障和损坏。
综上所述，干式变压器的结构复杂而精密，各个部件之间相互配合、协同工作，共同实现电能的传输和转换。由于结构详细图难以在此直接展示，建议通过专业书籍、技术手册或咨询专业人士来获取更直观、更详细的信息。
