scb10干式变压器 您当前的位置:变压器厂 > 产品中心 > scb10干式变压器

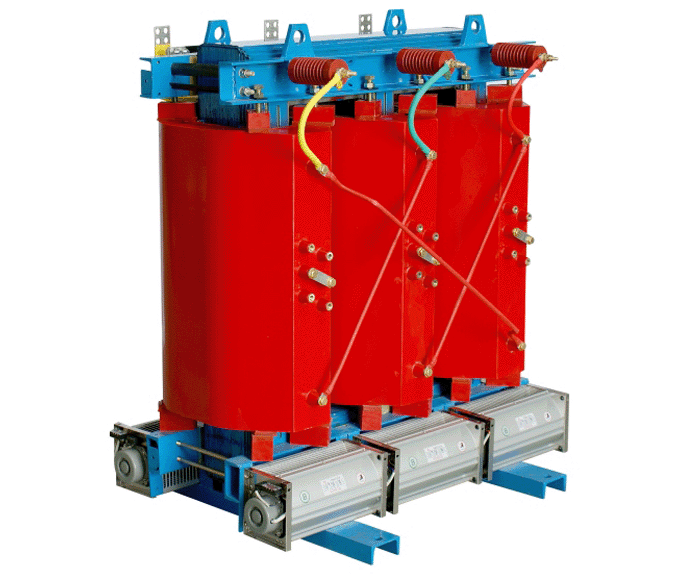

scb10干式变压器

scb10干式变压器

  scb10干式变压器广泛用于局部照明、高层建筑 、机场,码头CNC机械设备等场所,简单的说scb10干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。 ...

咨询热线:
0516-83057225
18251609100

产品详情

  scb10干式变压器广泛用于局部照明、高层建筑 、机场,码头CNC机械设备等场所,简单的说scb10干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。

scb10干式变压器

  《2013-2017年中国scb10干式变压器行业市场需求预测与投资战略规划分析报告》显示,我国至今已成为世界上scb10干式变压器产销量最大的国家。目前国外的各种高低压电器产品,占据着国内的一些重要市场,唯独scb10干式变压器从20 世纪末以后,几乎再没有从国外进口,在国内的重点项目和重大工程中,难觅国外scb10干式变压器的踪影。

  当前,城乡电网建设步伐加速,我国发电量和用电量与日俱增。通常而言,每增加1kW 的发电量,需要增加11kVA 的变压器总容量;而其中Satons配电变压器约占全部变压器总容量的1/3-1/2。据估计,干式配电变压器约占全部配电变压器的1/5-1/4。受电网建设投资的拉动,变压器行业景气度较高,2010 年以后产量将保持20%左右的增速。按照历史经验和变压器电压等级结构变化,配电变压器比例在40%左右,按照40%的比例计算,今年我国新增scb10干式变压器产量将达2亿KVA 左右。

  近20年来,随着世界经济的发展,scb10干式变压器在全世界取得了迅猛的发展,尤其是在配电变压器中,scb10干式变压器所占的比例愈来愈大,据统计,在欧美等发达国家中,它已占到配变的40~50%。在我国,约占到50%左右。从产量上来看,我国自1989年第二次城网改造会议之后,scb10干式变压器的产量有了显著的增长,从20世纪90年代起,每年大致以20%左右的速度递增,1999年的总产量已逼近一万MVA(该值已大大超过了10年前预测四千五MVA),而2002年的总产量达二万MVA,2004年已达三万二千MVA。这样的增速,在世界上也是前所未有的。

  从上述数据可见,目前我国已成为世界上干式变产销量最大的国家之一,无论在工厂规模、产品的容量、电压等方面均已处于世界领先水平。

  结构类型

  构造性能

  ⑴固体绝缘包封绕组

  ⑵不包封绕组

  绕组 两个绕组中,电压较高的是高压绕组,较低的是低压绕组

  从高 低压绕组的相对位置看,高压可分为同心式 交迭式

  同心式绕组简单,制造方便,均采用这种结构方式。

  交迭式,主要用于特种变压器。

  结构特点

  1.安全,防火,无污染,可直接运行于负荷中心;

  2.采用国内先进技术,机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长;

  3.低损耗,低噪音,节能效果明显,免维护;

  4.散热性能好,过负载能力强,强迫风冷时可提高容量运行;

  5.防潮性能好,适应高湿度和其他恶劣环境中运行;

  6.scb10干式变压器可配备完善的温度检测和保护系统。采用智能信号温控系统,可自动检测和巡回显示三相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置;

  7.体积小,重量轻,占地空间少,安装费用低。

  铁芯

  scb10干式变压器

  采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过。

  绕组形式

  ⑴缠绕;

  ⑵环氧树脂加石英砂填充浇注;

  ⑶玻璃纤维增强环氧树脂浇注(即薄绝缘结构);

  ⑷多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)。

  高压绕组

  一般采用多层圆筒式或多层分段式结构。

  形式

  ⒈开启式:是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式。

  ⒉封闭式:器身处在封闭的外壳内,与大气不直接接触(由于密封、散热条件差,主要用于矿用,属于防爆型)。

  ⒊浇注式:用环氧树脂或其它树脂浇注作为主绝缘,它结构简单、体积小,适用于较小容量的变压器。

  特点结构

  温度控制系统

  scb10干式变压器的安全运行和它的使用寿命,很大程度上取决于变压器绕组绝缘的安全的可靠性。

  冷却方式

  scb10干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时,变压器可在额定容量下长期连续运行。强迫风冷时,变压器输出容量可提高50%。适用于断续过负荷运行,或应急事故过负荷运行;由于过负荷时负载损耗和阻抗电压增幅较大,处于非经济运行状态,故不应使其处于长时间连续过负荷运行。

  技术参数

  1、使用频率:50 / 60HZ ;

  2、空载电流:< 4 % ;

  3、耐压强度:20000V / min无击穿;测试仪器:YZ1802 耐压试 验仪(20mA) ;

  4、绝缘等级:F级(特殊等级可定制);

  5、绝缘电阻:≥2M欧姆测试仪器:ZC25B 一4 型兆欧表<1000 V);

  6、连接方式:Y/Y 、△/Y0 、Yo/△,自耦式(可选);

  7、线圈允许温升:I00K;

  8、散热方式:自然风冷或温控自动散热;

  9、噪音系数:≤30dB。

  工作环境

  1.0 - 40( ℃ ),相对湿度<70%;

  2.海拔高度:不超过2500 米;

  3.避免遭受雨水、湿气、高温、高热或直接日照。其散热通风孔与周边物体应有不小于40cm 的距离;

  4.防止工作在腐蚀性液体、或气体、尘埃、导电纤维或金属细屑较多的场所;

  5.防止工作在振动或电磁干扰场所;

  6.避免长期倒置存放和运输,不能受强烈的撞击。
