油浸式电力变压器作为电力系统中不可或缺的重要设备，其组成部件的精细设计和高质量制造对于变压器的性能和可靠性至关重要。下面将详细介绍油浸式电力变压器的组成部件，包括其结构、功能以及关键参数等。
一、油浸式电力变压器的主要构成

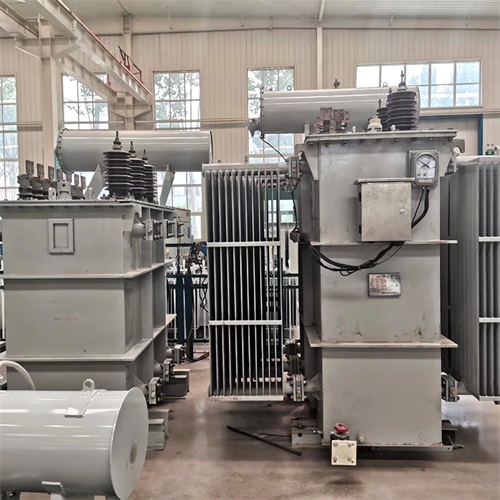

油浸式电力变压器主要由以下几个部分组成：铁芯、绕组、油箱、储油柜、绝缘套管、分接开关、气体继电器、测温装置以及保护装置等。
铁芯
铁芯是油浸式电力变压器的磁路部分，通常由硅钢片叠压而成，以减小涡流损耗。铁芯的结构设计对于变压器的性能有着重要影响，包括磁通分布、损耗大小以及温升等。在油浸式电力变压器中，铁芯通常采用心式或壳式结构，以适应不同的电压等级和容量需求。
绕组
绕组是油浸式电力变压器的电路部分，由绝缘铜线或铝线绕制而成。绕组分为高压绕组和低压绕组，分别位于铁芯的两侧。绕组的设计需要考虑到电流的大小、电压的等级以及绝缘性能等因素。在油浸式电力变压器中，绕组通常采用同心式或交错式排列，以提高电磁耦合效率和降低损耗。
油箱
油箱是油浸式电力变压器的外壳，用于容纳变压器油和铁芯、绕组等部件。油箱通常由钢板焊接而成，具有良好的密封性和散热性能。油箱内部设有储油柜和油位计等装置，以监测变压器油的油位和温度。同时，油箱还设有放油阀和排污阀等装置，以便于变压器的维护和检修。
储油柜
储油柜是油浸式电力变压器中用于储存变压器油的装置，通常位于油箱的顶部。储油柜内部设有油位计和温度计等装置，以监测变压器油的油位和温度。当变压器油因温度变化而膨胀或收缩时，储油柜可以起到缓冲作用，确保变压器油的正常循环和散热。
绝缘套管
绝缘套管是油浸式电力变压器中用于将绕组引出线引出油箱并与外部电路连接的装置。绝缘套管通常采用瓷质或充油式材料制成，具有良好的绝缘性能和机械强度。绝缘套管的作用是将绕组与外部电路隔离，确保变压器的安全运行。
分接开关
分接开关是油浸式电力变压器中用于改变绕组匝数以实现电压调节的装置。分接开关分为有载分接开关和无载分接开关两种类型。有载分接开关可以在变压器带负载的情况下进行电压调节，而无载分接开关则需要在变压器停电的情况下进行电压调节。分接开关的设计需要考虑到电压等级、容量以及调节范围等因素。
气体继电器
气体继电器是油浸式电力变压器中用于保护变压器的装置之一。当变压器内部发生故障时，会产生大量气体并导致油箱内部压力升高。气体继电器可以检测到这种压力变化并发出信号或切断电源以保护变压器免受进一步损坏。
测温装置
测温装置用于监测油浸式电力变压器的油温。通常使用水银温度计或压力温度计来测量油温。这些装置的安装位置通常位于变压器油箱的顶部或侧面，以便准确测量油温并监控变压器的运行状态。
保护装置
保护装置是油浸式电力变压器中用于保护变压器的各种设备和系统的总称。这些保护装置包括过流保护、过压保护、欠压保护、短路保护等。它们的作用是检测变压器的运行状态并在出现故障时及时切断电源或发出警报信号以保护变压器免受损坏。
二、总结
油浸式电力变压器的组成部件包括铁芯、绕组、油箱、储油柜、绝缘套管、分接开关、气体继电器、测温装置以及保护装置等。这些部件共同协作以确保变压器的正常运行和可靠性。在设计和制造油浸式电力变压器时，需要考虑到各种因素如电压等级、容量、使用环境等以确保变压器的性能和安全性。
